  • Estructura del medidor de vacío de resistencia (medidor de vacío Pirani)
    May 28, 2018

    El medidor de vacío de resistencia, también conocido como medidor de Pirani, refleja los cambios de presión en función de los cambios en la resistencia del filamento en caliente. Se compone principalmente de medidores y circuitos de medición. El rango de medición es de 104 a 10-1 Pa.

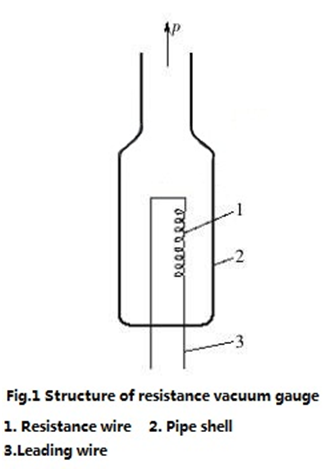

    La estructura del medidor de resistencia se muestra en la Figura 1. Un alambre caliente espiral cilíndrico bobinado con un cable de resistencia a coeficiente de temperatura alta se encapsula en la carcasa del regulador. Ambos extremos del cable caliente salen del tubo de medición y conectan la línea de medición. La carcasa del medidor puede ser de metal o vidrio. La carcasa de metal tiene las ventajas de durabilidad, eliminación conveniente de filamentos calientes, etc. Las desventajas son un rendimiento de sellado deficiente y un precio elevado. La cubierta de vidrio tiene las ventajas de un buen rendimiento de sellado y bajo precio, y la desventaja es que se daña fácilmente.




    El coeficiente de temperatura de resistencia y la resistividad de algunos alambres de resistencia que hieren el alambre calefactor se muestran en la Tabla 4-1, entre los que se usan comúnmente tungsteno, platino y níquel. Para garantizar la estabilidad de trabajo del cable caliente, además de limpiar la superficie del cable caliente, a veces se aplica una fina capa de vidrio, cuarzo o tántalo sobre la superficie del cable caliente para evitar la oxidación o contaminación del cable caliente. cable cuando se usa a alta presión. Pero se cree que este método aumentará su inercia térmica.



    Metal: tungsteno, platino, níquel, cromo, iridio, molibdeno, hierro, cobre, plata



    Temperatura de resistencia

    Coeficiente en 0 ℃ 4.82 3.9 6.0 2.5 4.1 4.71 6.0 4.3 4.29

    (10 -3 · ℃ -1 )



    Resistividad en 0 ℃ 5.1 9.2-9.6 6.84 12.9 4.85 5.71 9.7 1.67 1.59

    px10 -8 (Ω · m)




    Tabla 4-1 Coeficiente de temperatura de resistencia y resistividad de algunos metales
