  • Modelo y tamaño de la brida CF de uso frecuente
    May 30, 2018


    Hay un borde agudo convexo en el interior de la brida CF, que se sella apretando una junta de cobre libre de oxígeno (u otro metal blando) para garantizar el sellado al vacío. Es un método de sellado totalmente metálico ampliamente utilizado en sistemas de vacío ultra alto. Las bridas CF también se conocen comúnmente como bridas ICF. El número detrás del CF es el diámetro interno estándar del catéter, y el número detrás del ICF es el diámetro externo del reborde. La Tabla 1 es los tipos y dimensiones de las bridas CF comúnmente utilizadas.



    La brida CF se divide en tipo fijo y tipo suelto. La brida fija tiene estructura integrada. La brida de tipo suelto consiste en la parte del filo de la arandela de cobre extruido y la parte fija que pasa por el perno. El orificio pasante o roscado puede ser roscado en la brida. La brida con el orificio pasante debe ser fijada por el perno y la tuerca, mientras que la brida con el orificio roscado debe fijarse directamente con el perno. El material de la brida es principalmente SUS304 (o SUS304L) porque SUS304 emite menos gas y es fácil de procesar y soldar.

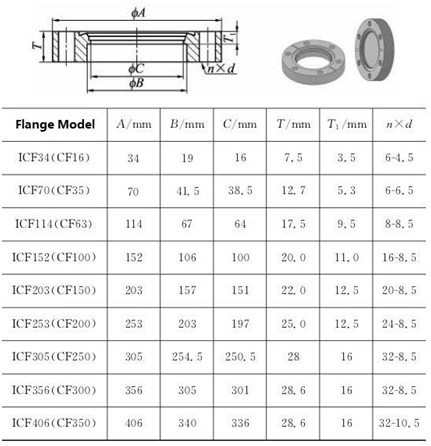

    Tabla 1 Modelos y tamaños de bridas CF de uso común





    Nota: Para n × d, n se refiere a la cantidad de agujeros yd significa la apertura (mm).



    Las bridas CF se caracterizan por ser tanto masculinas como femeninas, y todas las piezas incluyen juntas de cobre exentas de oxígeno que están hechas de metal, por lo que pueden soportar altas temperaturas (más de 250 ° C). La desventaja es que el precio es alto y la junta de cobre sin oxígeno no se puede usar repetidamente.



    Instalación de brida CF

    Los requisitos de montaje de la brida CF son bastante altos. Dado que la junta de cobre libre de oxígeno se deforma después de ser apretada, es muy importante apretar el perno con la misma fuerza. Si los pernos no se presionan uniformemente, las bridas en las esquinas opuestas se inclinarán para que el sistema tenga fugas. El par de apriete del perno es aproximadamente el siguiente: perno M4 20 kgf · cm, perno M6 70 kgf · cm, perno M8 100 kgf · cm.



    Precaución de brida CF

    Al usar la brida CF, hay varios puntos a tener en cuenta: El perno debe estar recubierto con MoS2 para evitar que el perno y la tuerca se rompan. La brida debe estar alineada en la circunferencia externa. La superficie de la brida debe mantenerse a una distancia que permita espacio para apretar aún más el perno después de hornear.



    Para bridas CF, la cuchilla debe cortar en el sello metálico para asegurar el sellado al vacío. Para uso a largo plazo, la cuchilla se volverá gradualmente roma. Además, la cuchilla es susceptible a lesiones después de ser golpeada por un endurecedor. Uno de los remedios es usar un sello de metal IPD. Los sellos de metal IPD no dependen del borde de la brida, sino que dependen de la inclinación del borde de la cuchilla para sellar.
